价格:未填
品牌:KTR
产品类型:扭转弹性爪式联轴器

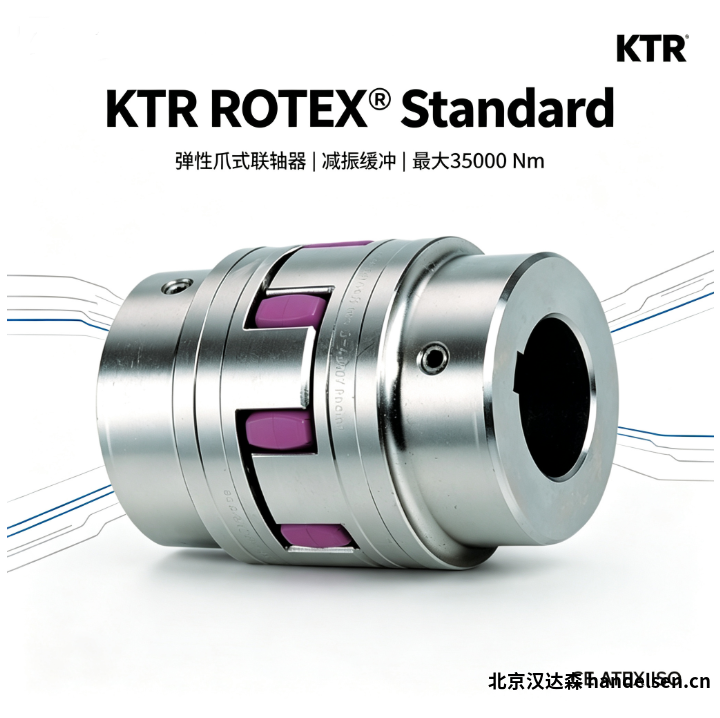

德国KTR 爪式联轴器 ROTEX Standard详细介绍及选型建议

KTR ROTEX® Standard 扭转弹性爪式联轴器是德国 KTR Systems GmbH 最经典的联轴器产品。KTR 成立于1959年，总部位于德国莱茵河畔的埃默里希，是全球知名的联轴器和传动技术制造商，在工业传动领域积累了超过60年的技术经验。

ROTEX Standard 是 KTR 应用范围最广的基础系列之一，扭矩范围覆盖 0 至 35,000 Nm。该系列联轴器由两个轮毂（可选铝、钢、烧结钢、不锈钢、铸铁等材质）和一个 T-PUR® 弹性体星形齿圈（Spider）组成。结构简单、价格相对友好，可吸收轴向、径向和角向偏差，并通过弹性体有效减振。所有规格的最大扭转角均为 5°。产品符合 ATEX 防爆指令。

核心参数表

参数项	规格/数值
品牌	KTR Systems GmbH（德国）
系列	ROTEX® Standard
产品类型	扭转弹性爪式联轴器
扭矩范围	0 – 35,000 Nm
常用规格	14、19、24、28、38、42、48、55、65、75、90、100、110、125、140、160、180
最大扭转角	5°
轮毂材质	钢、烧结钢、不锈钢、铝、铸铝、铸铁、球墨铸铁
弹性体材质	T-PUR® 聚氨酯（耐高温）
弹性体硬度	92 ShA / 98 ShA / 64 ShD
安装方式	轴向插入式
花键标准	DIN / SAE
工作温度	-40°C 至 +100°C
ATEX防爆	符合欧盟指令 2014/34/EU
维护特性	免维护
安装方向	可水平和垂直安装

功能特点

1. 扭矩覆盖范围广，适配通用机械传动

ROTEX Standard 系列扭矩范围覆盖 0 至 35,000 Nm。从 14 规格到 180 规格，从小型泵、风机到大型压缩机、破碎设备，该系列可覆盖通用机械和工厂工程中的绝大部分传动应用。其中 ROTEX 24 额定扭矩 35-75 Nm，ROTEX 28 额定扭矩 95-200 Nm，ROTEX 38 额定扭矩 190-405 Nm，ROTEX 42 额定扭矩 265-560 Nm。弹性体齿圈的磨损指示功能可直观判断更换时机，便于设备维护和预防性检修。

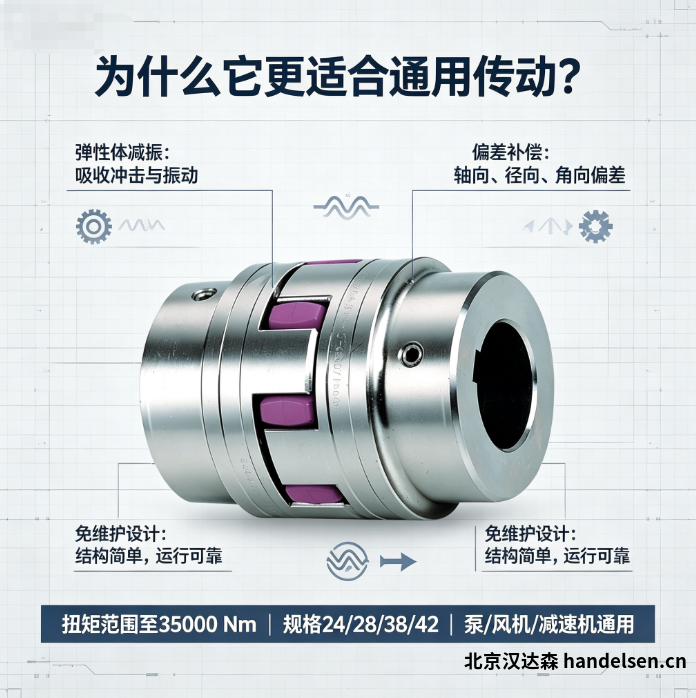

2. 爪式弹性体结构，有效减振降噪

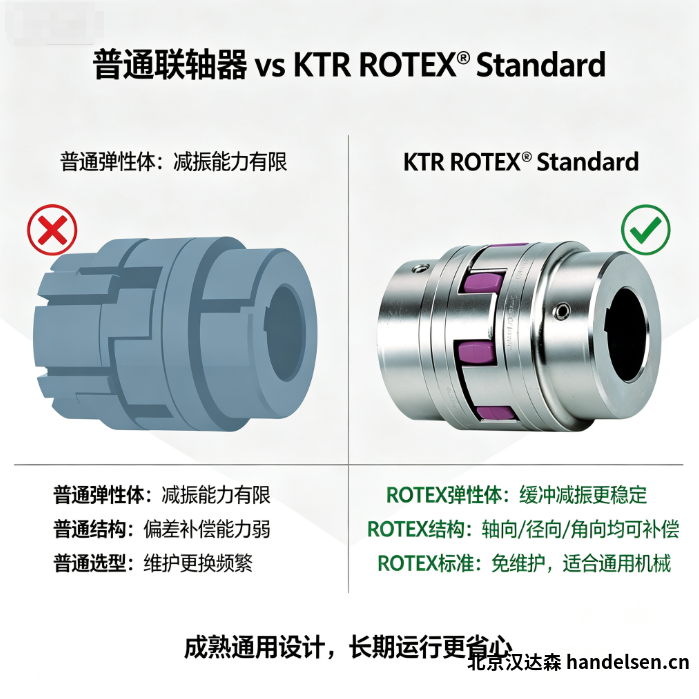

ROTEX Standard 采用爪式弹性体结构，通过 T-PUR® 星形齿圈传递扭矩。弹性体可有效吸收传动系统中的扭转振动和冲击，降低设备运行噪音。相比刚性联轴器，弹性体联轴器可延长轴承和齿轮的使用寿命。

3. 轴向插入式安装，装配便捷

ROTEX Standard 采用轴向插入式设计。安装时，两个轮毂只需推到轴上并通过紧定螺钉轴向固定即可。弹性体齿圈可轴向插入两个轮毂之间，无需拆卸轮毂即可更换弹性体。这一设计大幅简化了安装和维护操作。弹性体齿圈的磨损指示功能可直观判断更换时机，便于设备维护和预防性检修。

4. 三种弹性体硬度可选，灵活适配不同工况

ROTEX Standard 提供三种硬度等级的 T-PUR® 星形齿圈：

• 92 ShA：兼顾弹性与刚性，适用于大多数通用工况

• 98 ShA：刚性较高，适用于需要更高定位精度的应用

• 64 ShD：高刚性，适用于高扭矩和冲击负载工况

用户可根据具体工况灵活选择弹性体硬度，无需更换轮毂即可调整联轴器特性。

5. 多材质轮毂可选，适配多样化环境

ROTEX Standard 的轮毂提供钢、烧结钢、不锈钢、铝、铸铝、铸铁、球墨铸铁等多种材质选项。在腐蚀性环境中可选用不锈钢轮毂；在需要轻量化的高速应用中可选用铝制轮毂。

6. 符合 ATEX 防爆指令，适配危险区域

ROTEX Standard 符合欧盟 ATEX 防爆指令 2014/34/EU。在化工、石油天然气等存在爆炸性气体环境的工业场景中，ATEX 认证为设备选型提供了合规保障。所有规格的最大扭转角均为 5°，支持水平或垂直安装。

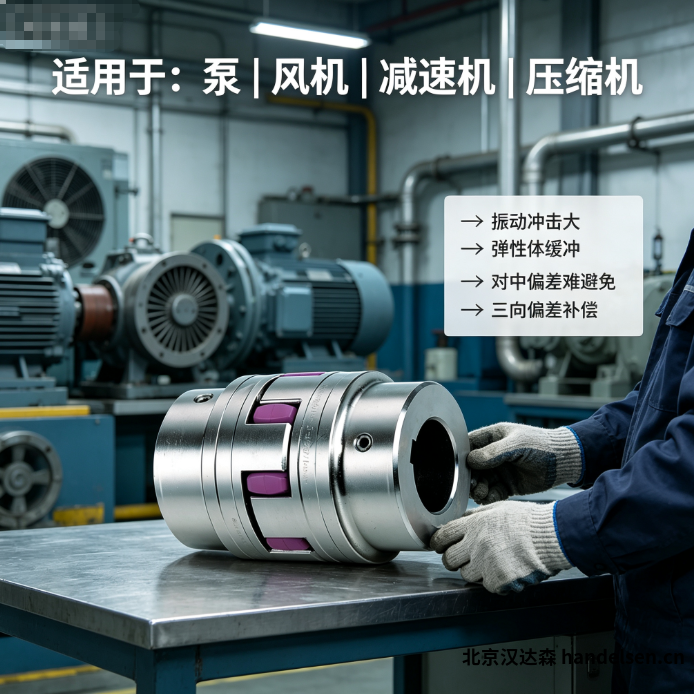

德国KTR 爪式联轴器 ROTEX Standard 适用场景

ROTEX Standard 扭转弹性爪式联轴器广泛应用于通用机械和工厂工程领域，主要涵盖以下场景：

• 泵类设备：用于离心泵、齿轮泵、螺杆泵等各类泵设备与电机之间的柔性连接，有效吸收启动冲击和运行振动

• 风机与鼓风机：用于工业风机、鼓风机、通风设备的传动连接，减振特性可延长轴承寿命

• 减速机输入/输出端：用于减速机与电机或负载轴之间的连接，吸收冲击载荷

• 压缩机：用于往复式和离心压缩机的传动系统，弹性体可吸收周期性负载波动

• 一般工业设备：用于通用机械和工厂工程中的各类传动连接

• 搅拌设备：用于化工搅拌釜、反应釜的驱动传动

• 输送设备：用于皮带输送机、辊道输送机的驱动电机与减速机连接

• 农业机械与工程机械：用于农业机械和轻型工程机械的传动系统

配套耗材

ROTEX Standard 联轴器出厂时包含两个轮毂和一个弹性体星形齿圈（Spider）的完整装配。用户可根据具体应用需求选配以下配件：

名称	说明	用途
T-PUR® 弹性体齿圈	92/98 ShA/64 ShD 三种硬度	弹性体磨损后单独更换
轮毂	多种材质和孔径可选	适配不同轴径和工况
紧定螺钉	DIN EN ISO 4029 标准	轮毂轴向固定
锥套（TB）	适用于 ROTEX for Taper Clamping Bush 版本	快速安装和拆卸
ATEX 防爆配置	符合 EU 2014/34/EU	防爆区域应用

德国KTR 爪式联轴器 ROTEX Standard 订货说明

ROTEX Standard 采用 KTR 标准型号编码体系，订货号示例格式：ROTEX 24 92 ShA。

常见规格与扭矩参考（弹性体 92 ShA）：

规格	额定扭矩（92 ShA）
ROTEX 24	35 Nm
ROTEX 28	95 Nm
ROTEX 38	190 Nm
ROTEX 42	265 Nm
ROTEX 48	420 Nm
ROTEX 55	770 Nm

订货时建议确认以下信息：

• 规格尺寸（24 / 28 / 38 / 42 / 48 / 55 等）

• 弹性体硬度（92 ShA / 98 ShA / 64 ShD）

• 输入/输出端轴径及公差

• 轮毂材质（钢/铝/铸铁/不锈钢等）

• 是否需 ATEX 防爆配置

• 是否需要锥套安装版本（ROTEX for Taper Clamping Bush）
