品牌:ELBE
产品类型:双万向轴
轴承类型:滚子轴承 / 滚针轴承

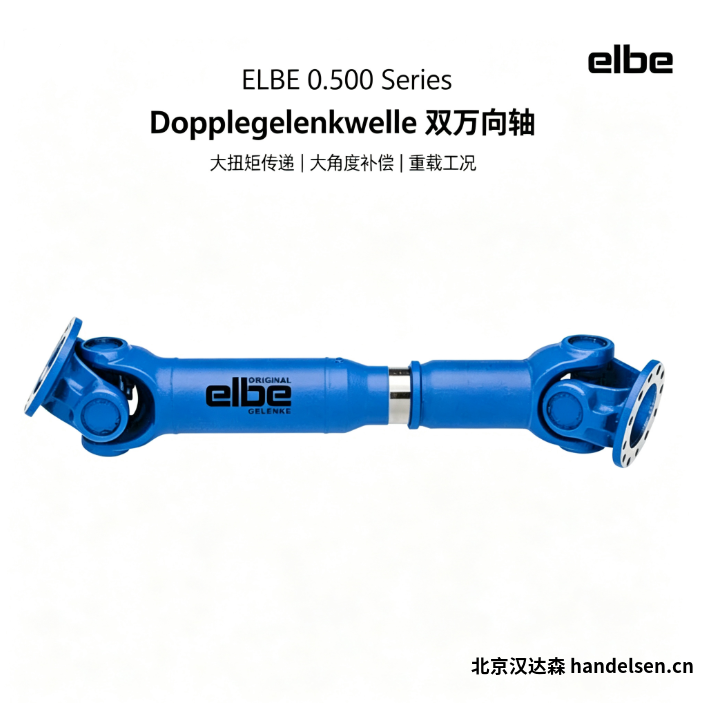

ELBE 0.500 系列双万向轴（Doppelgelenkwelle）是德国 ELBE Group 旗下的高端双关节传动轴产品线。ELBE 成立于1919年，是一家拥有超过1100名员工的全球性家族企业，在德国、意大利、匈牙利、巴西和美国设有生产基地，长期致力于传动轴产品的开发与制造。
0.500 系列专为转向驱动桥设计，相比普通万向轴具有更出色的角度补偿能力。该系列扭矩范围覆盖 2,860 至 16,900 Nm，最大偏转角可达 47°–50°，长度 110 至 2,205 mm 可定制。双关节结构可在两个铰点（A点和B点）处弯折，通过设置等速偏转角 βx = 32° 实现近似等速传动。连接方式支持轮毂连接、太阳小齿轮叉轴及运行/刚性锯齿连接。

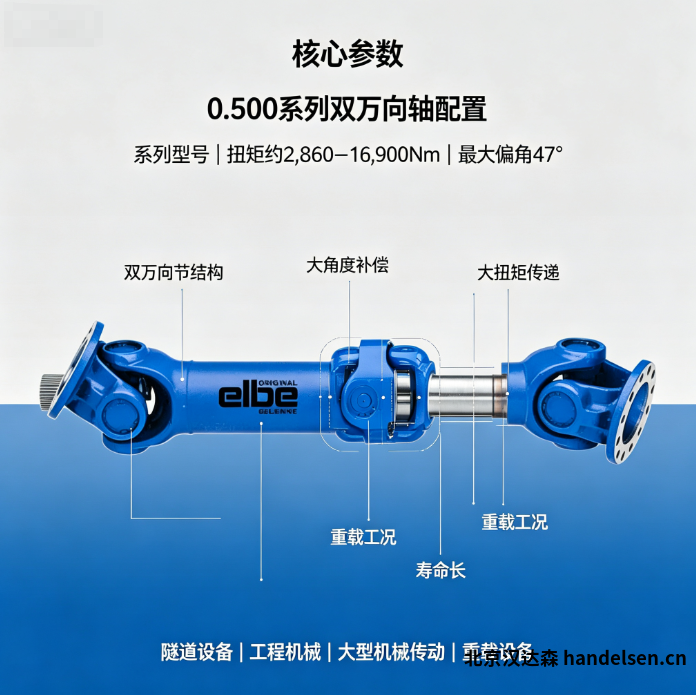

核心参数表
功能特点
1. 双关节结构，大角度偏转与近似等速传动
0.500 系列采用双关节（Doppelgelenk）设计，可在两个铰点处弯折，最大偏转角达 50°。通过设置等速偏转角 βx = 32°，可在特定偏转角度下实现近似等速传动，有效减少输出轴的速度波动。这一特性在转向驱动桥等需要大角度偏转的工况中尤为关键。
2. 扭矩覆盖范围广，适配重载工况
0.500 系列扭矩范围覆盖 2,860 至 16,900 Nm。相比 0.400 系列（1,800–6,100 Nm），0.500 系列提供了更高的扭矩上限。不同万向节尺寸（如 0.509、0.510、0.511、0.512、0.513、0.514、0.516、0.518 等）对应不同的扭矩等级。
3. 多种轴承与润滑方案，灵活适配工况
0.500 系列提供滚子轴承和滚针轴承两种版本。润滑方式可选中央润滑、外部润滑或免维护，可根据具体使用频率和工作环境灵活选择。在高速（最高 5000 rpm）精密动力传输场景下，可采用符合 DIN 808 的精密滚针轴承接头。
4. 长度灵活定制与多样化连接方式
0.500 系列长度范围 110 至 2,205 mm，可根据设备安装空间灵活定制。连接方式支持轮毂连接、太阳小齿轮叉轴及运行/刚性锯齿连接。完整的组装或交换单元由一个完整的十字轴套件（含多个部件）及带黄油嘴的中心件组成。
5. 德国制造，百年品质保障
ELBE 自1919年成立以来，长期致力于传动轴产品的开发与制造。0.500 系列采用高强度材料和精密加工工艺，符合 IATF 16949:2016 汽车行业质量管理体系认证。
适用场景
0.500 系列双万向轴广泛应用于重载和大角度传动领域，主要涵盖以下场景：
隧道设备：用于盾构机等大型隧道掘进设备的动力传输系统，承受重载和大角度偏转
工程机械：用于挖掘机、装载机、起重机等重型机械的转向驱动桥
大型机械传动：用于冶金、矿山、造纸等行业的大型传动设备
重载设备：用于特种车辆、军用车辆等重载车辆的传动系统
配套耗材
0.500 系列万向轴出厂时包含轴体及标准配置。用户可根据具体应用需求选配以下配件：
| 名称 | 说明 | 用途 |
|---|---|---|
| 十字轴套件 | 完整的交叉套件（含9、11–14、16、17、28部分） | 十字轴磨损后整体更换 |
| 十字轴单元 | 单个十字轴交叉单元 | 十字轴维修更换 |
| 插座/轴承座 | 配套轴承座 | 轴承维护和更换 |
| 唇形密封圈 | 配套密封件 | 防止润滑脂泄漏和杂质进入 |
| 滚针轴承衬套 | 精密滚针轴承 | 高速传动应用 |
| A型黄油嘴 | 润滑加注嘴 | 中央润滑系统加注 |
订货说明
0.500 系列采用 ELBE 标准型号编码体系，不同万向节尺寸对应不同订货号（如 0.509、0.510、0.511、0.512、0.513、0.514、0.516、0.518 等）。
订货时建议确认以下信息：
系列：0.500
万向节尺寸（0.509 / 0.510 / 0.511 / 0.512 / 0.513 / 0.514 / 0.516 / 0.518）
所需扭矩（Nm，2,860–16,900 Nm 范围内）
最大偏转角要求（≤47°–50°）
安装长度（mm，110–2,205 mm 可定制）
连接方式（轮毂连接 / 太阳小齿轮叉轴 / 运行锯齿 / 刚性锯齿）
轴承类型（滚子轴承 / 滚针轴承）
润滑方式（可润滑 / 免维护）
表面处理要求（喷涂 / 镀锌）
